1210 47UF 6.3V 20% 476M X5R CL32A476MQJNNNE 贴片三星电容

型号/规格：

CL32A476MQJNNNE

品牌/商标：

SAMSUNG（三星）

环保类别：

无铅环保型

安装方式：

贴片式

包装方式：

卷带编带包装

产品主要用途：

普通/民用电子信息产品

引出线类型：

无引出线

特征：

片状型

标称容量范围：

额定电压范围：

6.3

温度系数范围：

-55°C ~ 85°C

询价

产品信息

深圳市盟达兴业电子有限公司

原装优势价格长期合作终身质保
一般纳税人可开13%增值税发票

廠商首選的一站式電子元件獨立分銷商

主要經營片式被動元件（電容，電感，磁珠，電阻等）

主要代理及分銷的品牌： MURATA(村田) TAIYO YUDEN(太誘) SAMSUNG(三星) YAGEO(國巨) WALSIN(崋科） 等品牌。

1210 47UF 6.3V 20% 476M X5R CL32A476MQJNNNE 贴片三星电容
产品详情：

制造商	Samsung Electro-Mechanics
制造商零件编号	CL32A476MQJNNNE
描述	CAP CER 47UF 6.3V X5R 1210
对无铅要求的达标情况/对限制有害物质指令(RoHS)规范的达标情况	无铅/符合限制有害物质指令(RoHS3)规范要求
湿气敏感性等级（MSL）	1（无限）
原厂标准交货期	22 周
详细描述	47μF-±20%-6.3V-陶瓷电容器-X5R-1210（3225-公制）

标准包装	1,000
包装	标准卷带
零件状态	有源
类别	电容器
产品族	陶瓷电容器
系列	CL

电容	47μF
容差	±20%
电压 - 额定	6.3V
温度系数	X5R
工作温度	-55°C ~ 85°C
特性	-
等级	-
应用	通用
安装类型	表面贴装，MLCC
封装/外壳	1210（3225 公制）
大小/尺寸	0.126" 长 x 0.098" 宽（3.20mm x 2.50mm）
高度 - 安装（值）	-
厚度（值）	0.106"（2.70mm）
引线间距	-
引线形式	-

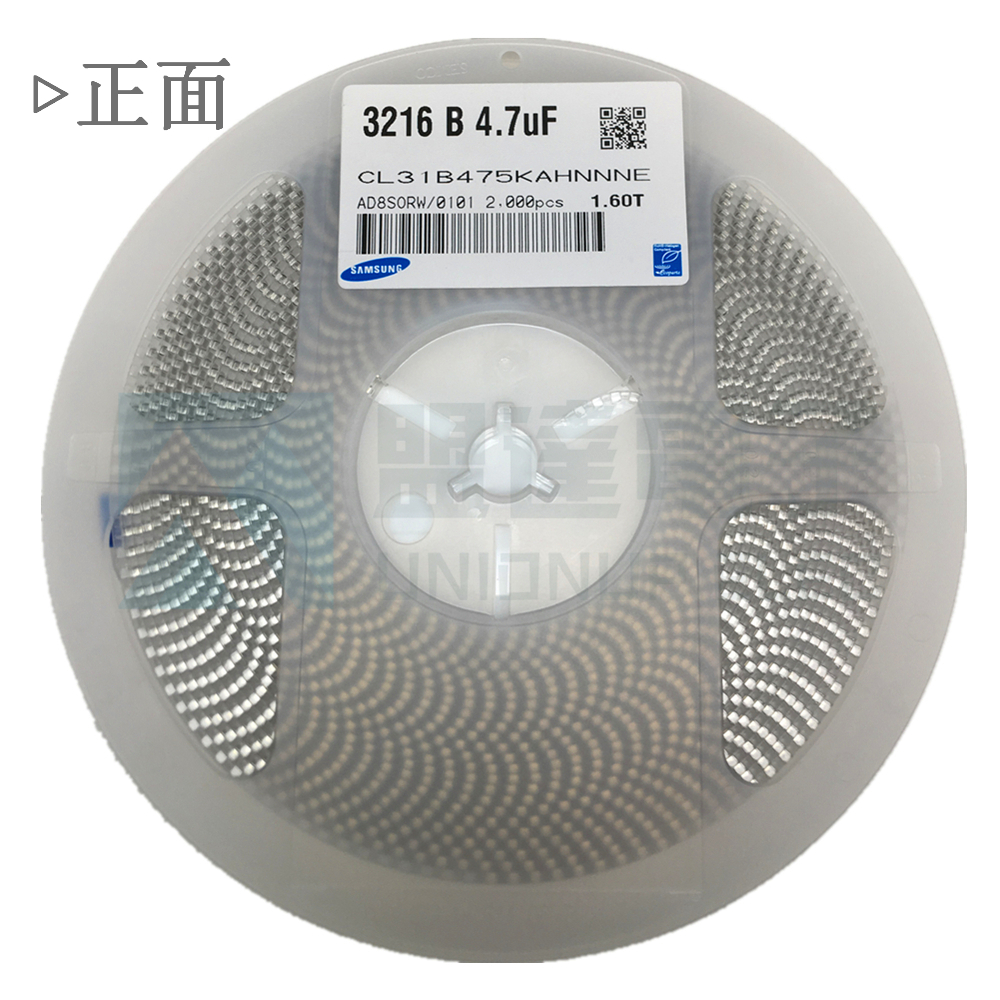

三星产品图片详情：

电容有什么作用？

1）旁路

旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地电位是地连接处在通过大电流毛刺时的电压降。

2）去耦

去耦，又称解耦。从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的“耦合”。

去耦电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。

将旁路电容和去耦电容结合起来将更容易理解。旁路电容实际也是去耦合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小，根据谐振频率一般取0.1μF、0.01μF 等；而去耦合电容的容量一般较大，可能是10μF 或者更大，依据电路中分布参数、以及驱动电流的变化大小来确定。旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。这应该是他们的本质区别。

3）滤波

从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。但实际上超过1μF 的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电容越大低频越容易通过。具体用在滤波中,大电容（1000μF）滤低频，小电容（20pF）滤高频。曾有网友形象地将滤波电容比作“水塘”。由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程。

4）储能

储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40～450VDC、电容值在220～150 000μF 之间的铝电解电容器（如EPCOS 公司的B43504 或B43505）是较为常用的。根据不同的电源要求，器件有时会采用串联、并联或其组合的形式，对于功率级超过10KW 的电源，通常采用体积较大的罐形螺旋端子电容器。
